[編者按] 2024年10月26日，經國家標準化管理委員會批準，《GB/T 44846-2024 塑料齒輪承載能力計算》國家標準正式發布，將于2025年5月1日實施。本標準由北京工業大學牽頭起草，是塑料齒輪領域第一個齒輪強度國家標準。與《GB/T 38192-2019注射成型塑料圓柱齒輪精度制》一起，構成了塑料齒輪的基礎標準。本標準頒布有利于國內塑料齒輪行業健康發展，有利于齒輪行業“以塑代鋼”的推進，有利于國家“節能減排”政策實施。

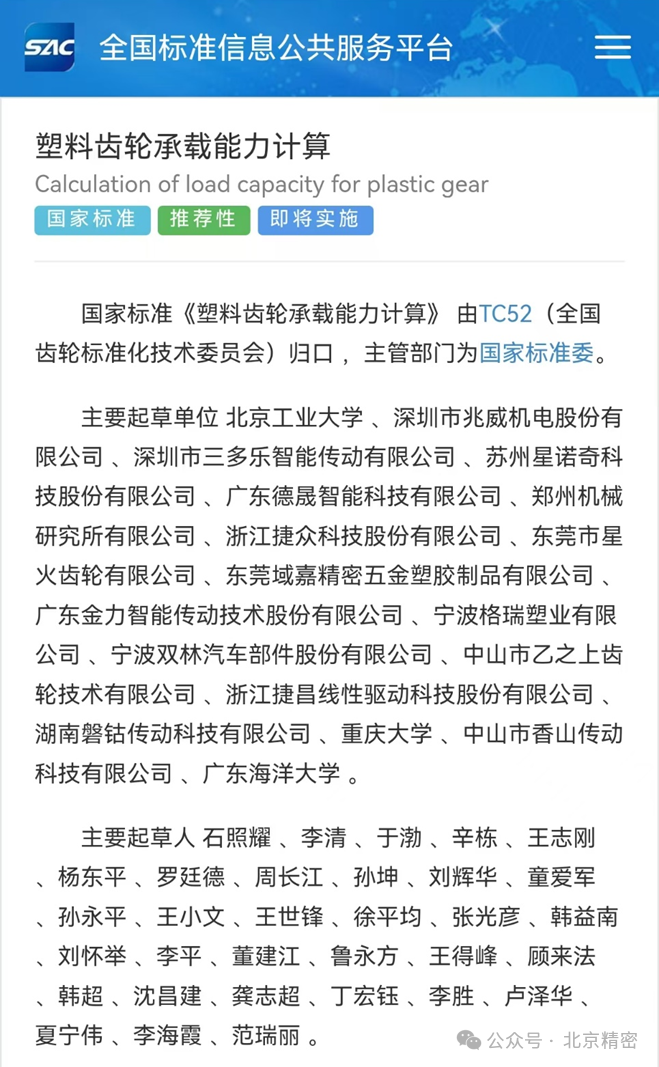

圖1 標準發布
圖2 標準制訂啟動會(深圳兆威)

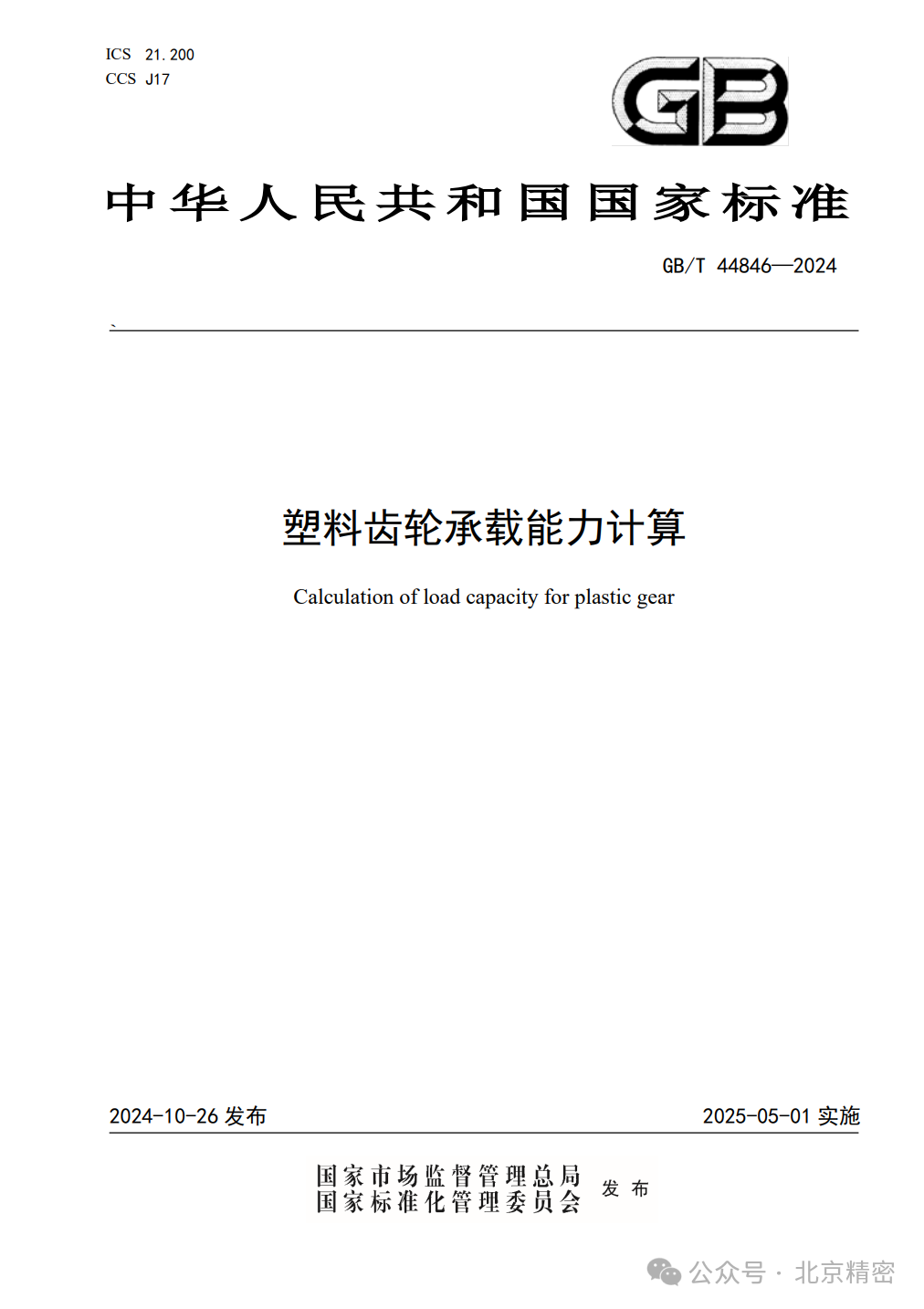

圖3 標準封面
由于塑料齒輪在設計要求、制造方法、應用場所等方面均與金屬齒輪差異較大，標準根據塑料齒輪的材料特性、常見失效形式、傳動類型(相比金屬齒輪傳動)的不同，重點突出以下方面：
—— 考慮塑料齒輪強度受溫度影響較大，描述了輪齒溫度校核方法，給出了齒根與齒廓溫度計算公式;
—— 考慮磨損是塑料齒輪主要失效形式之一，描述了摩擦磨損校核方法，給出了部分材料磨損系數;
—— 考慮工程塑料彈性模量較小，又需要傳遞動力，描述了輪齒變形校核方法;
—— 描述了峰值載荷校核方法;
—— 考慮塑料齒輪傳動效率影響因素眾多，波動范圍較大，對溫升有顯著影響，描述了傳動效率估算方法，并包含傳動效率設計;
—— 描述了交錯軸螺旋齒輪承載能力計算方法(對于鋼-塑料配對的交錯軸螺旋齒輪，失效幾乎僅限于塑料齒輪，可通過特征載荷值、齒根強度和齒面接觸疲勞進行校核);
—— 給出了塑料齒輪失效形式及其成因。
