齒輪是指輪緣上有齒輪連續嚙合傳遞運動和動力的機械元件。齒輪在傳動中的應用很早就出現了。19世紀末，展成切齒法的原理及利用此原理切齒的專用機床與刀具的相繼出現，隨著生產的發展，齒輪運轉的平穩性受到重視。
起源
在西方，公元前300年古希臘哲學家亞里士多德在《機械問題》中，就闡述了用青銅或鑄鐵齒輪傳遞旋轉運動的問題。18世紀工業革命時期，齒輪技術得到高速發展，人們對齒輪進行了大量的研究。1733年法國數學家卡米發表了齒廓嚙合基本定律;1765年瑞士數學家歐拉建議采用漸開線作齒廓曲線。1955年蘇諾維科夫?qū)A弧齒輪進行了深入的研究，圓弧齒輪遂得以應用于生產。這種齒輪的承載能力和效率都較高，但尚不及漸開線齒輪那樣易于制造，還有待進一步改進。
齒輪在中國行業里的發展
1.狀況
中國齒輪制造業與發達國家相比還存在自主創新能力不足、新品開發慢、市場競爭無序、企業管理薄弱、信息化程度低、從業人員綜合素質有待提高等問題?，F(xiàn)階段齒輪行業應通過市場競爭與整合，提高行業集中度，形成一批擁有幾十億元、5億元、1億元資產的大、中、小規模企業;通過自主知識產權產品設計開發，形成一批車輛傳動系(變速箱、驅動橋總成)牽頭企業，用牽頭企業的配套能力整合齒輪行業的能力與資源;實現專業化、網絡化配套，形成大批有特色的工藝、有特色的產品和有快速反應能力的名牌企業;通過技改，實現現代化齒輪制造企業轉型。
2.發展
2012年齒輪行業發展可能呈現“前低后高、中速增長”的態勢。2012年四季度出現的行業增長放緩的趨勢將延續到今年。下半年，隨著國家擴大內需政策的逐步到位，戰略性新興產業的發展以及國家“三基規劃”的開始實施，必將提升現代裝備制造業，從而帶動整個齒輪行業新一輪的上升。預計齒輪行業銷售收入將增長10%以上，出口增幅或?qū)⑦_(dá)15%。
1.塑料齒輪
隨著科學的發展，齒輪已經慢慢由金屬齒輪轉變?yōu)樗芰淆X輪。因?yàn)樗芰淆X輪更具有潤滑性和耐磨性?？梢詼p小噪音，降低成本，降低摩擦。
2.汽車齒輪
我國中重型載貨汽車齒輪用鋼牌號較多，主要是為適應引進當時國外先進汽車技術的要求。50年代我國從原蘇聯里哈喬夫汽車廠引進當時蘇聯中型載貨汽車(即“解放”牌原車型)生產技術的同時，也引進了原蘇聯生產汽車齒輪的20CrMnTi鋼種。
3.冶金齒輪
主要粉末冶金齒輪：粉末冶齒輪是少切屑、無切屑的高新技術的產物。
4.配套類別零部件名稱：汽車發動機;凸輪軸、曲軸正時帶輪，水泵、油泵帶輪，主動、從動齒輪，主動、從動鏈輪，凸輪，軸承蓋，搖臂，襯套，止推板，氣門導管，進、排氣門閥座汽車變速箱;各種高低速同步器齒轂及組件，離合器齒輪，凸輪、凸輪軸，滑塊，換擋桿，軸套，導塊，同步環
摩托車零件;從動齒輪及組件，鏈輪，起動棘爪，棘輪，星形輪，雙聯齒輪，副齒輪，變速齒輪，推桿凸輪，軸套，滑動軸承，定心套，從動盤，進、排氣門閥座
汽車、摩托車油泵;各種油泵齒輪、齒轂，各種油泵轉子，凸輪環汽車、摩托車減振器各種活塞，底閥座，導向座壓縮機各種活塞，缸體，缸蓋，閥板，密封環農機產品 各種軸套，轉子，軸承.
5.其他;分電器齒輪，行星齒輪，內齒盤，組合內齒輪，各種不銹鋼螺母，磁極?！ ?br />
材料詳解——30CrNiMo8
德國DIN標中30CrNiMo8是調質鋼，相當于我國30Cr2Ni2Mo 。
特性：有較高的屈服強度、抗拉強度和疲勞強度，還有足夠的塑性和韌性。
冶煉方法：一般采用電弧爐和氧氣頂吹轉爐冶煉，要求高的采用爐外精煉、電渣重熔或真空處理、真空感應爐冶煉或雙真空冶煉、合適的熱處理。
化學成分：碳C(0.26-0.34)硅Si(0.4) 錳Mn(0.3-0.6) 磷p(0.035) 硫s(0.035 ) 鉻Cr(1.8-2.2)鉬Mo(0.3-0.5) 鎳Ni(1.8-2.2)
具體應用：廣泛，除了用于壓力較高且波動頻繁的高壓化工容器外，還用于壓力管道、塑料模具、重要的結構等。如東方汽輪機廠FD70A、FD77A型風力發電機組主軸采用優質合金鋼(30CrNiMo8)鍛件制造。
結構分類
一般有輪齒、齒槽、端面、法面、齒頂圓、齒根圓、基圓、分度圓。
輪齒：簡稱齒，是齒輪上 每一個用于嚙合的凸起部分，這些凸起部分一般呈輻射狀排列，配對齒輪上的輪齒互相接觸，可使齒輪持續嚙合運轉。
齒槽：是齒輪上兩相鄰輪齒之間的空間;端面是圓柱齒輪或圓柱蝸桿上 ，垂直于齒輪或蝸桿軸線的平面。
端面：是齒輪兩端的平面。
法面：指的是垂直于輪齒齒線的平面。
齒頂圓：是指齒頂端所在的圓。
齒根圓：是指槽底所在的圓。
基圓：形成漸開線的發生線作純滾動的圓。
分度圓：是在端面內計算齒輪幾何尺寸的基準圓。
加工方式
漸開線齒輪加工方法有2大類，一個是仿形法，用成型銑刀銑出齒輪的齒槽，是“模仿形狀”的。另一個是范成法(展成法)。
(1)滾齒機滾齒：可以加工8模數以下的斜齒
(2)銑床銑齒：可以加工直齒條
(3)插床插齒：可以加工內齒
(4)冷打機打齒：可以無屑加工
(5)刨齒機刨齒：可以加工16模數大齒輪
(6)精密鑄齒：可以大批量加工廉價小齒輪
(7)磨齒機磨齒：可以加工精密母機上的齒輪
(8)壓鑄機鑄齒：多數加工有色金屬齒輪
(9)剃齒機：是一種齒輪精加工用的金屬切削機床
未來應用
未來齒輪正向重載、高速、高精度和高效率等方向發展，并力求尺寸小、重量輕、壽命長和經濟可靠。
制造齒輪常用的鋼有調質鋼、淬火鋼、滲碳淬火鋼和滲氮鋼。鑄鋼的強度比鍛鋼稍低，常用于尺寸較大的齒輪;灰鑄鐵的機械性能較差，可用于輕載的開式齒輪傳動中;球墨鑄鐵可部分地代替鋼制造齒輪 ;塑料齒輪多用于輕載和要求噪聲低的地方，與其配對的齒輪一般用導熱性好的鋼齒輪。
而齒輪理論和制造工藝的發展將是進一步研究輪齒損傷的機理，這是建立可靠的強度計算方法的依據，是提高齒輪承載能力，延長齒輪壽命的理論基礎;發展以圓弧齒廓為代表的新齒形;研究新型的齒輪材料和制造齒輪的新工藝; 研究齒輪的彈性變形、制造和安裝誤差以及溫度場的分布，進行輪齒修形，以改善齒輪運轉的平穩性，并在滿載時增大輪齒的接觸面積，從而提高齒輪的承載能力。
起源
在西方，公元前300年古希臘哲學家亞里士多德在《機械問題》中，就闡述了用青銅或鑄鐵齒輪傳遞旋轉運動的問題。18世紀工業革命時期，齒輪技術得到高速發展，人們對齒輪進行了大量的研究。1733年法國數學家卡米發表了齒廓嚙合基本定律;1765年瑞士數學家歐拉建議采用漸開線作齒廓曲線。1955年蘇諾維科夫?qū)A弧齒輪進行了深入的研究，圓弧齒輪遂得以應用于生產。這種齒輪的承載能力和效率都較高，但尚不及漸開線齒輪那樣易于制造，還有待進一步改進。

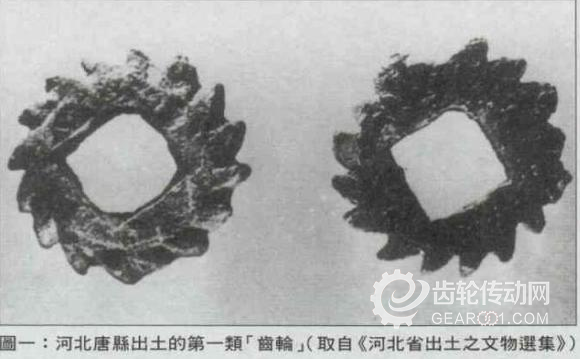

我國最早的齒輪
齒輪在中國行業里的發展
1.狀況
中國齒輪制造業與發達國家相比還存在自主創新能力不足、新品開發慢、市場競爭無序、企業管理薄弱、信息化程度低、從業人員綜合素質有待提高等問題?，F(xiàn)階段齒輪行業應通過市場競爭與整合，提高行業集中度，形成一批擁有幾十億元、5億元、1億元資產的大、中、小規模企業;通過自主知識產權產品設計開發，形成一批車輛傳動系(變速箱、驅動橋總成)牽頭企業，用牽頭企業的配套能力整合齒輪行業的能力與資源;實現專業化、網絡化配套，形成大批有特色的工藝、有特色的產品和有快速反應能力的名牌企業;通過技改，實現現代化齒輪制造企業轉型。

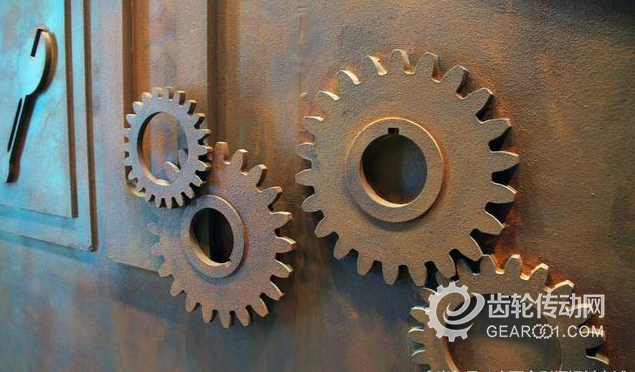

齒輪最初的應用
2.發展
2012年齒輪行業發展可能呈現“前低后高、中速增長”的態勢。2012年四季度出現的行業增長放緩的趨勢將延續到今年。下半年，隨著國家擴大內需政策的逐步到位，戰略性新興產業的發展以及國家“三基規劃”的開始實施，必將提升現代裝備制造業，從而帶動整個齒輪行業新一輪的上升。預計齒輪行業銷售收入將增長10%以上，出口增幅或?qū)⑦_(dá)15%。
用途、適用范圍
1.塑料齒輪
隨著科學的發展，齒輪已經慢慢由金屬齒輪轉變?yōu)樗芰淆X輪。因?yàn)樗芰淆X輪更具有潤滑性和耐磨性?？梢詼p小噪音，降低成本，降低摩擦。

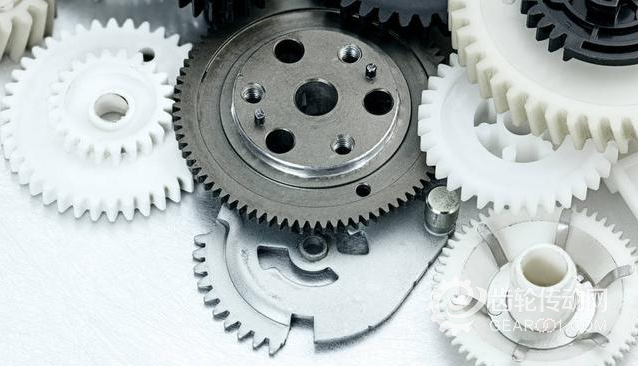

塑料齒輪
2.汽車齒輪
我國中重型載貨汽車齒輪用鋼牌號較多，主要是為適應引進當時國外先進汽車技術的要求。50年代我國從原蘇聯里哈喬夫汽車廠引進當時蘇聯中型載貨汽車(即“解放”牌原車型)生產技術的同時，也引進了原蘇聯生產汽車齒輪的20CrMnTi鋼種。
3.冶金齒輪
主要粉末冶金齒輪：粉末冶齒輪是少切屑、無切屑的高新技術的產物。
4.配套類別零部件名稱：汽車發動機;凸輪軸、曲軸正時帶輪，水泵、油泵帶輪，主動、從動齒輪，主動、從動鏈輪，凸輪，軸承蓋，搖臂，襯套，止推板，氣門導管，進、排氣門閥座汽車變速箱;各種高低速同步器齒轂及組件，離合器齒輪，凸輪、凸輪軸，滑塊，換擋桿，軸套，導塊，同步環
摩托車零件;從動齒輪及組件，鏈輪，起動棘爪，棘輪，星形輪，雙聯齒輪，副齒輪，變速齒輪，推桿凸輪，軸套，滑動軸承，定心套，從動盤，進、排氣門閥座
汽車、摩托車油泵;各種油泵齒輪、齒轂，各種油泵轉子，凸輪環汽車、摩托車減振器各種活塞，底閥座，導向座壓縮機各種活塞，缸體，缸蓋，閥板，密封環農機產品 各種軸套，轉子，軸承.
5.其他;分電器齒輪，行星齒輪，內齒盤，組合內齒輪，各種不銹鋼螺母，磁極?！ ?br />

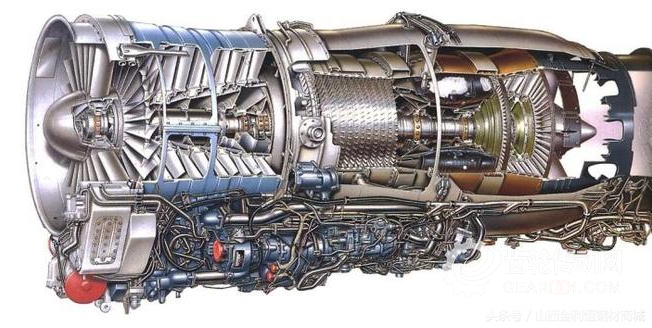

發動機上齒輪展示
材料詳解——30CrNiMo8
德國DIN標中30CrNiMo8是調質鋼，相當于我國30Cr2Ni2Mo 。
特性：有較高的屈服強度、抗拉強度和疲勞強度，還有足夠的塑性和韌性。
冶煉方法：一般采用電弧爐和氧氣頂吹轉爐冶煉，要求高的采用爐外精煉、電渣重熔或真空處理、真空感應爐冶煉或雙真空冶煉、合適的熱處理。
化學成分：碳C(0.26-0.34)硅Si(0.4) 錳Mn(0.3-0.6) 磷p(0.035) 硫s(0.035 ) 鉻Cr(1.8-2.2)鉬Mo(0.3-0.5) 鎳Ni(1.8-2.2)
具體應用：廣泛，除了用于壓力較高且波動頻繁的高壓化工容器外，還用于壓力管道、塑料模具、重要的結構等。如東方汽輪機廠FD70A、FD77A型風力發電機組主軸采用優質合金鋼(30CrNiMo8)鍛件制造。
結構分類
一般有輪齒、齒槽、端面、法面、齒頂圓、齒根圓、基圓、分度圓。
輪齒：簡稱齒，是齒輪上 每一個用于嚙合的凸起部分，這些凸起部分一般呈輻射狀排列，配對齒輪上的輪齒互相接觸，可使齒輪持續嚙合運轉。
齒槽：是齒輪上兩相鄰輪齒之間的空間;端面是圓柱齒輪或圓柱蝸桿上 ，垂直于齒輪或蝸桿軸線的平面。
端面：是齒輪兩端的平面。
法面：指的是垂直于輪齒齒線的平面。
齒頂圓：是指齒頂端所在的圓。
齒根圓：是指槽底所在的圓。
基圓：形成漸開線的發生線作純滾動的圓。
分度圓：是在端面內計算齒輪幾何尺寸的基準圓。
加工方式
漸開線齒輪加工方法有2大類，一個是仿形法，用成型銑刀銑出齒輪的齒槽，是“模仿形狀”的。另一個是范成法(展成法)。
(1)滾齒機滾齒：可以加工8模數以下的斜齒
(2)銑床銑齒：可以加工直齒條
(3)插床插齒：可以加工內齒
(4)冷打機打齒：可以無屑加工
(5)刨齒機刨齒：可以加工16模數大齒輪
(6)精密鑄齒：可以大批量加工廉價小齒輪
(7)磨齒機磨齒：可以加工精密母機上的齒輪
(8)壓鑄機鑄齒：多數加工有色金屬齒輪
(9)剃齒機：是一種齒輪精加工用的金屬切削機床
未來應用
未來齒輪正向重載、高速、高精度和高效率等方向發展，并力求尺寸小、重量輕、壽命長和經濟可靠。
制造齒輪常用的鋼有調質鋼、淬火鋼、滲碳淬火鋼和滲氮鋼。鑄鋼的強度比鍛鋼稍低，常用于尺寸較大的齒輪;灰鑄鐵的機械性能較差，可用于輕載的開式齒輪傳動中;球墨鑄鐵可部分地代替鋼制造齒輪 ;塑料齒輪多用于輕載和要求噪聲低的地方，與其配對的齒輪一般用導熱性好的鋼齒輪。
而齒輪理論和制造工藝的發展將是進一步研究輪齒損傷的機理，這是建立可靠的強度計算方法的依據，是提高齒輪承載能力，延長齒輪壽命的理論基礎;發展以圓弧齒廓為代表的新齒形;研究新型的齒輪材料和制造齒輪的新工藝; 研究齒輪的彈性變形、制造和安裝誤差以及溫度場的分布，進行輪齒修形，以改善齒輪運轉的平穩性，并在滿載時增大輪齒的接觸面積，從而提高齒輪的承載能力。
