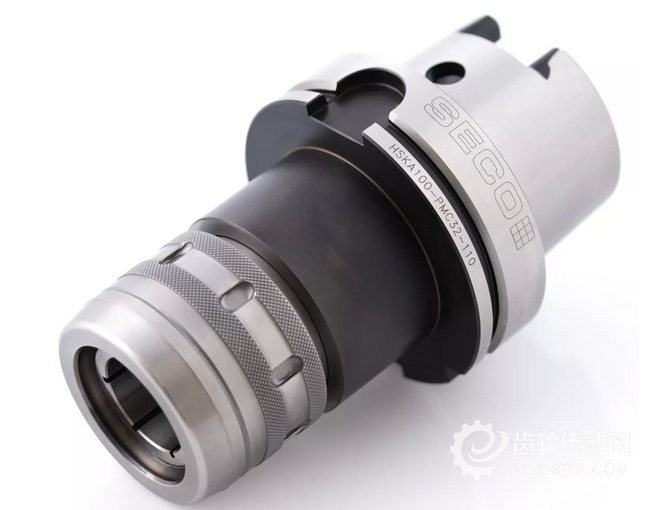

山高全新的通用強力銑削刀柄充分提高加工性能和夾持力，可以媲美液壓和熱脹刀柄，安全性、強度和多功能性更上一層樓。
您將獲益
• 易于使用
• 高鎖緊扭矩
• 高精度
• 靈活性
集成山高卓越的創新技術和質量，該強力銑削刀柄具有更高的應用靈活性和成本效益，在 3xD 處的跳動精度為五微米。

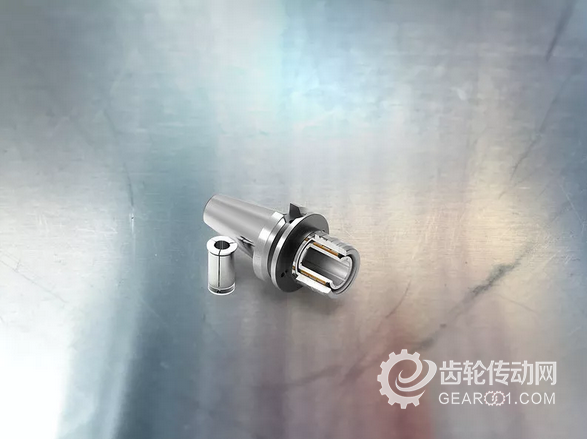

強力銑削夾頭具有 20 mm (0.75") 直徑規格，用于直接夾持普通圓柱柄和側固柄;還具有 32 mm (1.25") 直徑規格，用于直接夾持普通圓柱柄。使用變徑套時，一個強力銑削夾頭還可以夾持數種不同直徑的刀柄，包括最大 25mm(1.00")的圓柱柄、側固柄和斜面?zhèn)裙瘫M一步減少刀具庫存和提高靈活性。

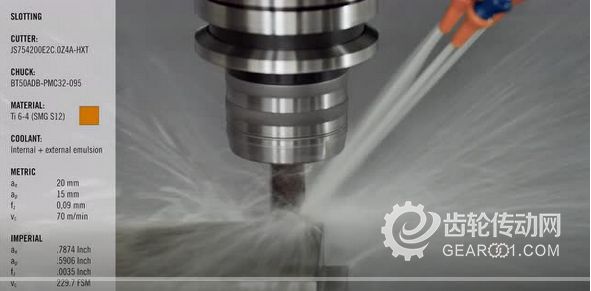

強力銑削夾頭可連接刀具用于銑削加工(包括粗加工和精加工)以及鉆孔和攻絲。
不同于彈簧夾頭使用常見的鋼鋼觸設計，新型夾頭使用螺母和滾針軸承設計，可以通過極低的擰緊力/扭矩生成極高的夾持力。不同于通過大錐體實現刀具夾持的標準彈簧夾頭，強力銑削夾頭依賴非常小的錐體即可牢固輕松地夾緊刀具。
有益提示
在每次使用后檢查并清潔刀柄和機床主軸接口。在裝好刀具前，不要擰緊強力銑削夾頭。
系列概覽
主軸接口
• HSK-A
• Seco-Capto™
• DIN
• BT 和 BT Taper Face
• Ansi 和 Ansi Taper Face
刀桿規格和類型
•直接夾緊：圓柱柄直徑 20 mm 和 32 mm(0.75” 和 1.25")，側固柄直徑 20 mm (0.75")
• 變徑套夾緊：圓柱柄、側固柄和斜面?zhèn)裙瘫睆?6 mm 至 25 mm(0.25” 至 1.00")
最小可傳遞靜態扭矩
• 刀柄直徑 20 mm 和 0.750" = 640 N·m (472 lb·ft)
• 刀柄直徑 32 mm 和 1.25" = 1500 N·m (1106 lb·ft)
交付內容
• 夾頭隨附：
– 變徑套取出器
– 止動螺釘(隨附 DIN、BT 和 Ansi)
– 操作說明
• 變徑套發貨時不帶附件
可用附件
• 鉤形扳手
• 變徑套(公制到公制、英制到英制、公制到英制、英制到公制)
• 內冷卻止動螺釘
