目前，山高新一代飛龍立銑刀已經有超過800種通用產品。這些高通用性產品相比上一代產品，壽命提高高達30%，加工速度提高20%，應用范圍更廣泛。得益于優化的幾何結構和包含特殊刃口處理的新涂層工藝，生產率大大提高。

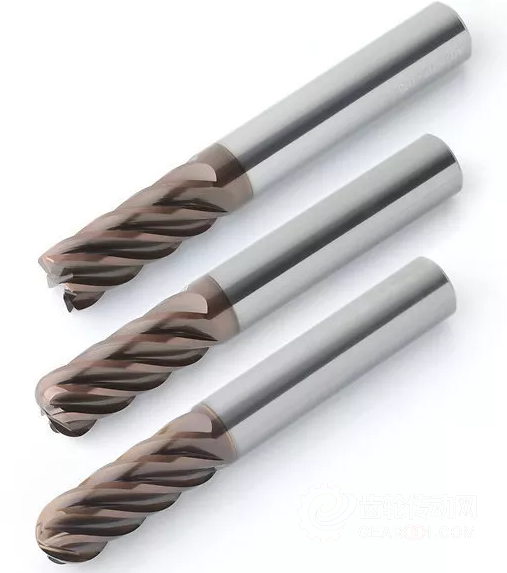

面對難加工材料越來越廣泛的應用，山高特別研發了JS720&JS730，專用于鈦合金及高溫合金等難加工材料的應用。




1)6刃刀具，切削效率高，性能穩定。加工鈦合金等難加工材料時，結合3D加工CAM軟件，在7-12%*Dc切寬時，可以使用更高的線速度。適合鈦合金等難加工材料的大批量生產

2)應用廣泛，易于使用。可以適應切寬到40%*Dc的側銑加工，在動力銑削加工策略中更是性能優越。適合粗加工，半精加工和精加工等各種應用。

3)尺寸全面。直徑范圍從d6-d25，刃長2.5-3*Dc，刀尖圓角從R0.5-R6以及球頭刀具。包含了常用的航空零部件圓角。部分刀具還提供分屑槽的結構設計。方便用戶選用。

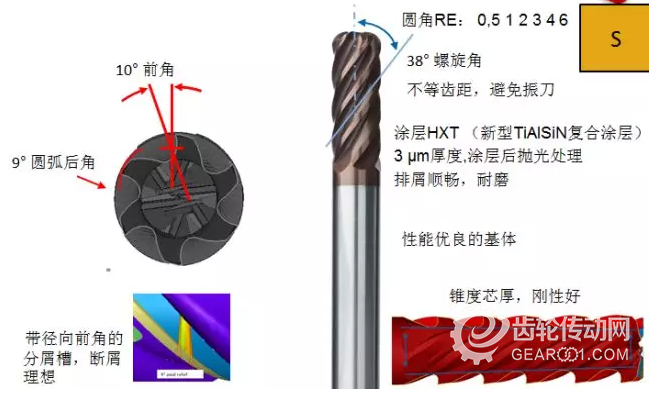

結構特點


先進的復合涂層以及優化的排屑槽形狀使得熱磨損和排屑效果得到了提高，從而有效改善了刀具壽命和加工性能。

38度的螺旋角度配合10度的切削前角，對于鈦合金等難加工材料的切削加工非常有利，切削刃口能夠順利切入材料并卷屑成型，鐵屑能夠順利從排屑槽迅速排出，9度圓弧后角在提供強壯刃口的同時，保證了刃口的鋒利程度。

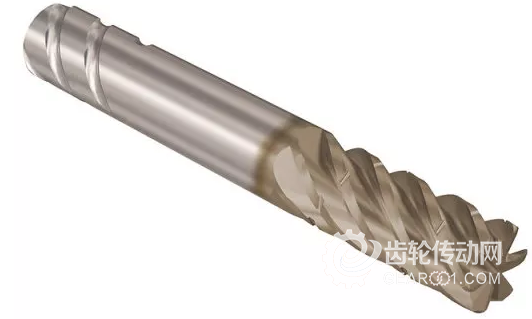

錐度芯厚使得刀具具備良好的剛性，抗震性能得到大的提升。部分刀具提供帶徑向前角的分屑槽，優化了鐵屑斷屑的能力，解決了難加工材料粗加工時斷屑的難題。

HXT復合涂層，提高了與基體材料的結合力，在耐磨性方面也有了很大的提高，并且摩擦系數較低，利于提高精加工表面的加工品質。


JS720/730刀具廣泛應用于各個行業，其中較為典型的是航空和醫療行業，包括通用機械和其它加工鈦合金等難加工材料的領域。JS720/730可提供一流的加工效率和刀具壽命，而多刃以及特定的結構設計更讓加工可靠性和品質再上一個臺階。

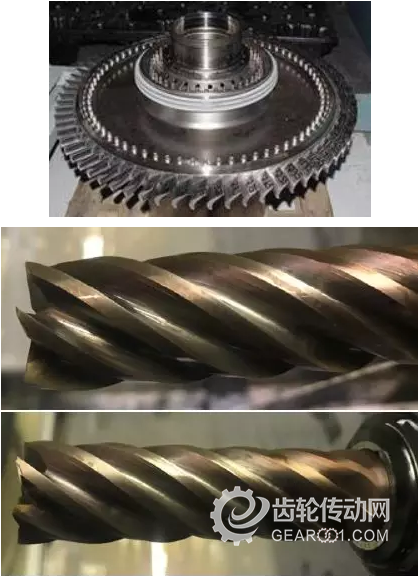

加工實例

零件名稱：渦輪盤

零件材料：Ti6Al4V

冷卻方式：乳化液外冷卻

加工內容：開槽

刀具： JS720250D3R050.0Z6-HXT

切削參數：

Vc=90m/min

Fz=0.165mm/tooth

Ap=60

Ae=2.5

MRR=171.9cm?

客戶評價：切削輕快，無噪音和振刀，機床功率消耗較低。切削效率提高了46%。壽命是原來的2倍。
